平移台的使用概况及组成:平移台因其高精度、可控性强、实用性高、维护简单、因而广泛应用于科研、激光应用、全自动计量检测仪器设备、工业自动化等领域;以及实现真空、污染、无菌、辐射等环境下的平移控制.
电动平移台
平移台主要分:电动平移台和手动平移台.下面精密位移滑台专业制造商-德誉(DEYU)就有什么区别为大家介绍下:
电移台全称电控平移台:电控平移系统基本由三部分组成:平移台(机械部分),驱动电机(驱动部分),控制器(控制部分).驱动电机及控制器主要决定驱动扭矩,分辨率,加减速度,信号处理,使用功能(如扫描,圆弧插补)等性能参数.平移台则是系统的心脏,主要技术指标如平移精度,行程,负载,稳定性,适用环境,外形尺寸均由其决定.
手动平移台与电动平移台相比主要是将驱动部分更改为手轮,并去掉了控制部分,直接使用手去人为的控制其做精确平移.手动平移台由于其驱动简单,使用灵活,也广泛运用于各种需要做精密平移而不需要做联机自动控制的场合.
X轴手动平移台
◆分辨率:是指移动系统可以分辨的zui小位置增量;
◆精度:对于一个给定输入,实际位置和理想位置之间的zui大差距;
◆重复定位精度:是指平移系统多次能到达一个既定点的能力;
◆负载能力:是指允许作用于平移台台面中心且与运动方向和工作台面垂直的合力大小.

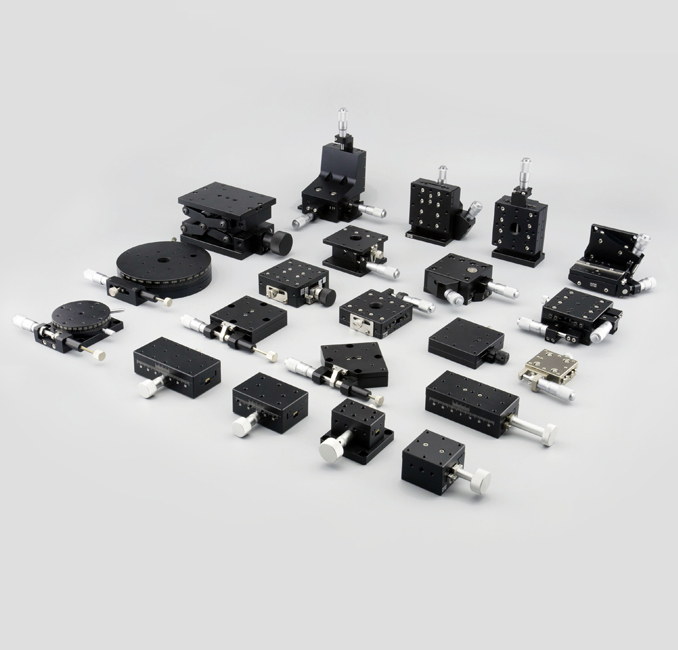

手动平移台
选用位移台时,您首先要确定的是需要手动调节还是电机控制,然后依次确定位移行程,负载大小,位移精度,分辨率,希望的外形尺寸,是否定量。一般来说,手动平移台体积较小,但行程也小,负载轻,价格便宜,特别是不用定量调整时,选用0.25mm螺距的细牙螺杆调整,成本更低。
电机控制的电动平移台(电控位移台)因为可以进行电路细分,分辨率可以达到超微米级,还可通过计算机控制,达到自动化目的。电动平移台多采用滚珠丝杠传动,可循环的线性轴承或线性滑块做导轨,所以行程可以很大,可到1米,负载可到50kg(慢速还可提高),精度也可达到微米级,但价格偏贵。下表对常用导轨作了比较:
燕尾导轨 | 交叉滚柱V型导轨 | 线性轴承导轨 | 带支撑的线性轴承导轨 | 线性滑块导轨 | |
摩擦力 | 大(0.3) | 小(0.003) | 小(0.002) | 小(0.002) | 小(0.003) |
刚性 | 高 | 中高 | 中 | 中高 | 高 |
承载 | 高 | 中高 | 中低 | 中 | 高 |
偏载 | 中高 | 中高 | 低 | 中 | 高 |
行程 | 中长 | 中 | 中 | 中长 | 长 |
寿命 | 短 | 中长 | 中 | 中 | 长 |
用途 | 粗定位 | 精密定位 | 一般定位,垂直使用 | 一般定位 | 精密定位 |
注意:滚珠丝杠因为结构关系,导程不能做到很小,一般大于4mm,分辨率稍低,但精度可以很高(微米级),而研磨丝杠导程可以做到0.5mm,分辨率提高很多倍,但轴向间隙较大,重复精度低。
同样,首先确定需要手动还是电机控制。螺杆系列的手动旋转台一般都是粗微调设计,台面可以360度快速旋转,再用螺杆进行微调。手动旋转台成本低,结构小巧,但分辨率,精度,寿命偏低。而电动旋转台是采用蜗轮蜗杆结构,传动比越大,分辨率越高。轴系采用精密研磨轴承钢结构,寿命长,精度高。
电动旋转台
其他位移台如升降台,倾斜台,角位台都分为手动电动两种,你可以根据需要选择。所有位移台都可以任意组合,可以实现六维调整,
另外,经过特殊处理,所有产品都可以用于真空中,真空度可达10-6torr
上面就是电动平移台与手动平移台区别与选购指现.想了解更多电动平移台相关信息,欢迎来电咨询我们技术人员
