WDM 对光系统 反射(自动调整角度)本系统适用于WDM反射端器件的全自动封装。本系统适用于 WDM 的透射端及反射端的自动封装，也可以简单升级，就可以实现准 直器的自动封装。 采用全新的进口与国产电动位移台，保证质量与后期服务。有些 公司采用二手产品，由于二手产品的质量与货物供应问题，很难保证后期服务。

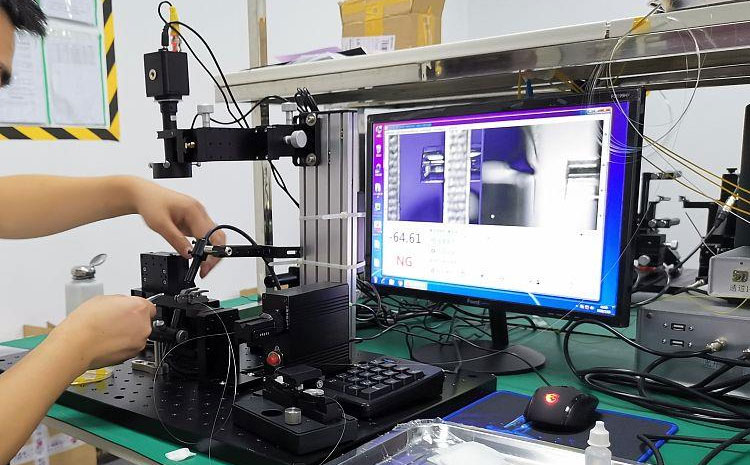

WDM反射端自动耦合封装系统

　　WDM对光系统反射系统特色

　　1 采用全新电动位移台，确保重复性与效率。

　　2 夹具方便、快捷。

　　3 双摄像头，方便观察。

　　4 全方位的 UV 防护罩。

　　5 算法优秀，稳定、快速。对光时间 <= 10 秒。

　　6 耦合数据可以保存到 Excel 文件。

　　7 操作界面简单易用，更适合生产员工的操作。

　　8 透射端经过简单升级改造，就可以实现准直器的自动耦合。

　　9 反射端可以升级到自动点胶功能。

　　10 反射端/透射端一体化系统，可以同时实现反射与透射耦合需求，特殊设计满足 客户的特殊需要。

　　WDM反射端自动耦合封装系统产品特色

　　右手端电动五轴单边式设计，方便用户把它应用到其它类型器件的耦合对光。

　　左手端有手动拉开位移台，方便客户手动点胶。

　　夹具采用气动驱动，方便、快捷。也可以提供手动夹具。

　　双摄像头，方便观察。

　　全自动点胶与UV固化，减轻操作人员劳动强度。

　　点胶效果佳，良率高。

　　全方位的UV防护罩。

　　算法优秀，稳定、快速。对光时间 < 10秒。

　　耦合数据可以与客户网络链接，保存到其数据库中。

　　支持条形码扫描输入。

　　适用于WDM产品的自动耦合封装，系统独有的智能算法为基础，有效的提高了生产效率，员工依赖性低、产品性能佳及产品可靠性高等，目前已成功应用于国内外数家主要的光器件生产厂家。

　　WDM对光系统产品特点：

　　1，智能化的算法，保证了每个器件在光学回路上都耦合在最佳位置，即保证每个器件光学性能处于最佳状态。

　　2，耦合对光时间短，智能化的算法保证了耦合的效率，通常自动耦合时间在 <10秒，在保证产品性能最佳的同时其效率为业内最快。

　　3，对员工的依赖性低。对员工进行简单的培训后，即可上机制作出性能优良的产品。

　　4，自动化程度高，高速功率计、UVLED、驱动器集成在一个控制箱可有效的节约工位使用空间，使工位更简介、方便。

　　5，自动调整角度，降低对员工的技术要求，缩短员工的培训周期。

　　WDM对光系统技术指标

序号	关键参数	参数标准
1	光学平台	350*500*50mm
2	耦合重复性	＜0.5%
3	自动耦合时间	<10秒
4	耦合电动滑台度	±0.05um
5	视觉系统	200万像素
6	光功率计	测量稳定性±0.01dB
7	紫外灯波长	365nm

　　WDM系统设备清单：

序号	品名	单位	数量	备注
1	三维直线电动滑台	套	1
2	旋转电动滑台	套	1
3	一维手动调节台	套	1
4	控制器	台	1	包括高速功率计、驱动器及UVLED
5	监视系统	套	2
6	电脑（带显示器）	台	1	品牌电脑
7	光学平台	个	1	500mm*350mm
8	夹具	套	1	最小夹持范围 1.2mm~5mm
9	软件系统	套	1	WDM 反射自动耦合专用

　　我们的设计与工程人员均在光通信行业有多年工作经验，对自动对准系统的开发和光电器件产品(包括有源和无源)工艺均有丰富的实战经验。 在平面光波导PLC器件精密对准耦合系统方面，我们可以为客户提供不同的光通讯器件的封装设备，包括手动、半自动和全自动的对准封装系统。
