WDM透射端自动耦合封装系统适用于WDM透射端器件的全自动封装。WDM对光系统_透射系统独有的智能算法为基础,有效的提高了生产效率,员工依赖性低、产品性能佳及产品可靠性高等,目前已成功应用于国内外数家主要的光器件生产厂家。

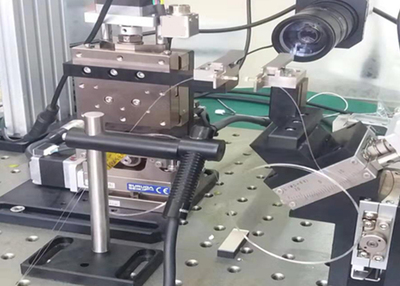

WDM透射端耦合系统
右手端电动五轴单边式设计,方便用户把它应用到其它类型器件的耦合对光。
左手端有手动拉开位移台,方便客户手动点胶。
夹具采用气动驱动,方便、快捷。也可以提供手动夹具。
双摄像头,方便观察。
全自动点胶与UV固化,减轻操作人员劳动强度。
点胶效果佳,良率高。
全方位的UV防护罩。
算法优秀,稳定、快速。对光时间 < 10秒。
耦合数据可以与客户网络链接,保存到其数据库中。
支持条形码扫描输入。
1,智能化的算法,保证了每个器件在光学回路上都耦合在最佳位置,即保证每个器件光学性能处于最佳状态。
2,耦合对光时间短,智能化的算法保证了耦合的效率,通常自动耦合时间在 <10秒,在保证产品性能最佳的同时其效率为业内最快。
3,对员工的依赖性低。对员工进行简单的培训后,即可上机制作出性能优良的产品。
4,自动化程度高,高速功率计、UVLED、驱动器集成在一个控制箱可有效的节约工位使用空间,使工位更简介、方便。
5,自动调整角度,降低对员工的技术要求,缩短员工的培训周期。
技术指标
序号 |
关键参数 |
参数标准 |
1 |
光学平台 |
350*500*50mm |
2 |
耦合重复性 |
<0.5% |
3 |
自动耦合时间 |
<10秒 |
4 |
耦合电动滑台度 |
±0.05um |
5 |
光功率计 |
测量稳定性±0.01dB |
6 |
紫外灯波长 |
365nm |
序号 |
品名 |
单位 |
数量 |
备注 |
1 |
2维直线电动滑台 |
套 |
1 |
|
2 |
2维弧度电动滑台 |
套 |
1 |
|
3 |
2维手动调节台 |
套 |
1 |
|
4 |
控制器 |
台 |
1 |
包括高速功率计、驱动器及四通道UVLED |
5 |
监视系统 |
套 |
2 |
可根据用户要求选配 |
6 |
电脑(带显示器) |
台 |
1 |
品牌电脑 |
7 |
光学平台 |
个 |
1 |
500mm*350mm |
8 |
夹具 |
套 |
1 |
最小夹持范围 1.2mm~5mm |
9 |
软件系统 |
套 |
1 |
WDM 透射自动耦合专用 |
