燕尾手动平移台：XY轴精密滑台,双轨-XY轴,行程:±5~±35 (mm).采用齿轮齿条动及燕尾槽导轨，适用于简易精密传动，调整后不容易发生位置偏移;适用于使用频率高，需要快速移动与移动行程较大的场合;适合于简易精密传动
| 型号 | 台面尺寸 (mm) |
X、Y行程 (mm) |
直线度 (um) |
最小刻度量 | 荷重 (N) | 材质 | 表面处理 |
|---|---|---|---|---|---|---|---|
| DXY25S | 25x42 | ±10 | 30 | 0.1 mm /刻度 | 30 |
铝合金 |
阳极发黑 |
| DXY40S | 40x40 | ±10 | 30 | 0.1 mm /刻度 | 30 | ||
| DXY60S | 60x60 | ±20 | 30 | 0.1 mm /刻度 | 40 |
| 手动轨道特性说明 | ||||||
| 轨道方式 | 构造 | 特性说明 | 产品应用 |
移动精度 |
耐荷重 |
刚性 |
|
交叉滚柱导引 |
 |
移动的滑轨是两个V型沟滑槽经热处理硬化后，施行高精度成型研磨加工，与转动滚柱轴承构成，轴承相连，以90度的角度轮流移动，达到高平行度及高平面度使用需求。 在构造上，V型构槽和交叉滚柱，因为是用线接触方式传动，因此可得到高精度的移动，及耐荷重的表现。 |
此产品可应用在高精度、重荷重的精密移动装置、光学实验之精密量测、精密微调最适合、各种生产机械，检查装置，精密定位，定量移动等等。 | 优 | 佳 | 优 |
|
线 性 滚 珠 导 引 |
 |
滑轨与本体是一体的，哥德式弧型构槽施行高精度成型研磨加工，达到高平行度及高平面度。 哥德式弧形构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，构成坚固的滑轨结构。 因SUS-STAGE的滑轨，是将钢球组装导引进弧形沟槽而成的，在组装上减少传统的调整与校正所需要的工时，亦不需要调整螺丝，可除去因螺丝鬆动所导致的精度维修问题和工时。 |
此产品应用在高精度，中荷重的精密定位装置，生产设计整合系统，光学实验，精密传送，精密微调的机构设计应用。 | 优 | 优 | 优 |
|
鸠 尾 槽 |
 |
鸠尾槽式平台－齿轮齿条 （主要材料：低镉黄铜或铝合金）备有适合以装入模式安装的小型、粗微动、大型等多款型号。驱动调整模式为齿轮齿条。适用于使用频率较高，需要快速移动与较大行程的情况。 螺牙驱动平台 （主要材料：低镉黄铜] 备有便携式的标准型和适合内置模式安装的滑块型。驱动调整模式为螺杆模式。适用于使用频率较低，进行微小调整的场合。 |
此产品应用在光学仪器装置、测定器、检查装置、半导体製造装置、试验机、显微镜、搬运机、加工机、医疗机器、印刷机及其它。 | 可 | 佳 | 佳 |
|
双 圆 棒 型 |
 |
藉由左右2边之圆棒来辅助中间的传动机构，进行滑台之运作，传动机构如下： 进给螺丝式 利用螺丝的推压来移动平台，另一端搭配弹簧回推特性抑制间隙产生。适用于承载轻量物品、精密进给时使用。 螺牙式 藉由螺牙穿过平台来移动滑台，作为Z轴使用时，滑台会配合螺丝进给移动，相较于进给螺丝搭配弹簧传动，耐荷重较佳。 |
此产品应用于治具、摄影机、感应器、喷嘴、输送带导料槽宽等不需高精度调整的微调上。 | 可 | 可 | 可 |
| 手动滑台主要进给方式 | |||
| 主要进给方式 | 特性 | 把手旋转一圈的移动量 | 适用之导引装置 |
|
齿轨与齿轮 |
● 适合快速大量进给的情况。 ● 不适合做精密定位。 |
17~20 mm | ● 鸠尾槽 |
|
进给螺丝
|
●利用精密螺纹之螺距，进行简易精密移动的情况。 ● 由于比分厘卡测头更便宜，被利用于多样产品上。 |
0.25~1 mm |
● 鸠尾槽 ● 交叉滚柱 ● 线性滚珠 |
|
分厘卡测头
|
● 一般精度读取单位以0.01mm，适合做精密调整。 | 0.5 mm |
● 鸠尾槽 ● 交叉滚柱 ● 线性滚珠 |
|
粗微动分厘卡测头
|
● 可分为粗动(一般进给)和微动(微量进给)使用。 ● 此为特殊进给装置，成本较高。 ● 以差动构造，细微传送。 |
粗调：0.5 mm 微调：0.025mm |
● 交叉滚柱 ● 线性滚珠
|

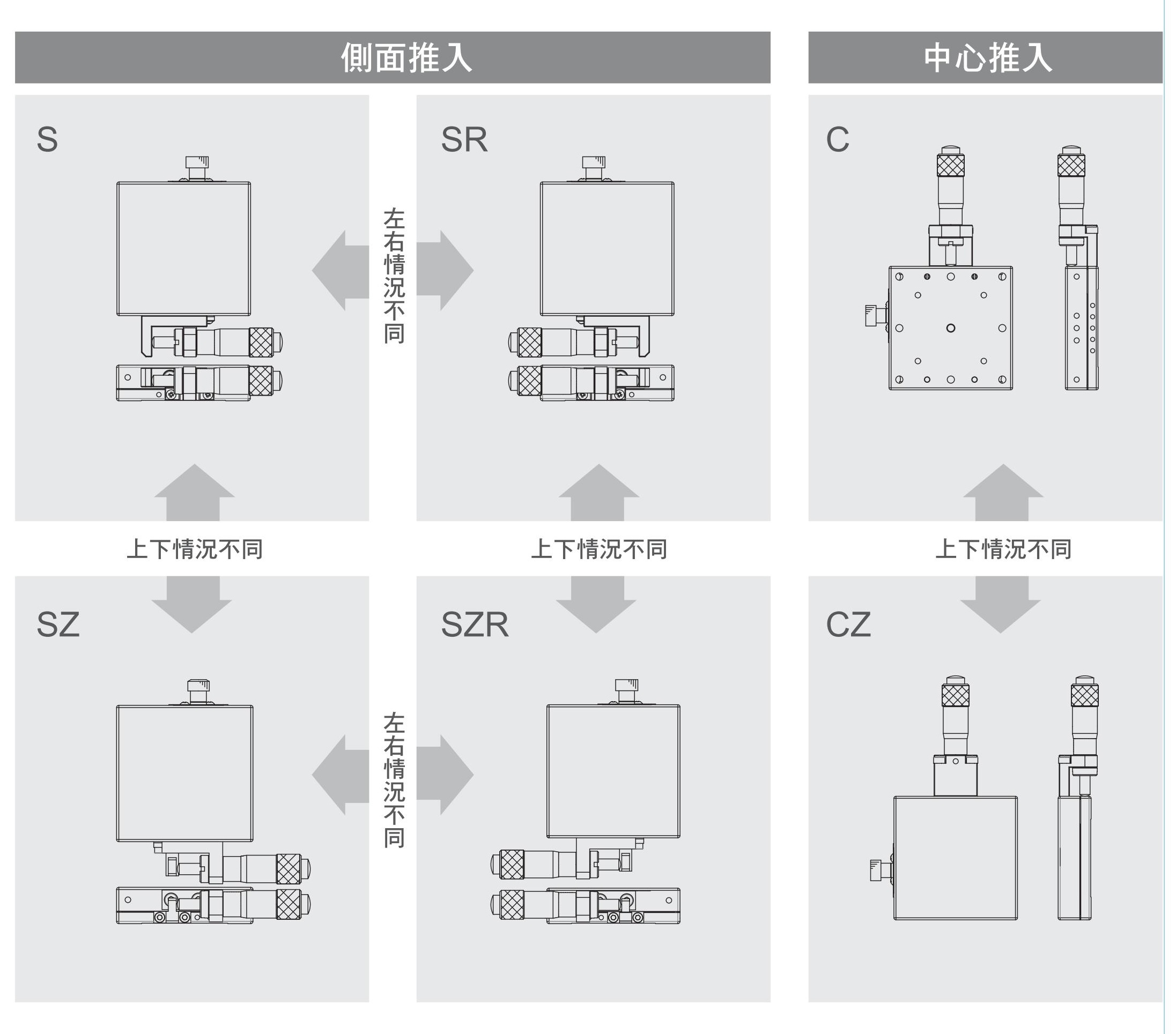

手动平移台进给位置 |
 |
| 轴 | XY Axis |
| 轨道方式 | 鸠尾槽式 |
| 传动部件 | 齿轨与齿轮 |
| 材质 | 铝合金 |
| 材质 | 铜合金 |
| 型号 | DXY系列 |
