圆弧滑台都基于压电驱动技术。角位移台有不同的半径。除了它们的紧凑性,这些角位移台是非常刚性的,因此非常适合微米或纳米定位任务。由于采用高精度交叉滚子轴承,其角精度非常高。角位移台在其±5°的整个工作范围内提供优秀的运动分辨率。
1.拟点的纯旋转运动,侧面有分度为1°的刻度尺,可组装成多轴角度位移台,可完全锁定
2.位移台使物体绕一个固定点在小角度范围内精确地旋转。角度位移台和线性位移台相似,但和提供线性运动不同的是,角度位移台绕平台安装表面上方的固定点进行部分旋转。
3.设计旋转点到安装表面的距离,使两个不同型号的角度位移台能以XY配置进行堆叠,而且两个位移台都绕同一点旋转。
4.位移台采用弧形滚珠/交叉滚柱导轨,可以把平台高度降低,即可以把平台做得比较“扁”,这个对XY平台拼接很重要。因为是滚动体交叉排列,多方向受力时比较稳定。
1.6061-T6铝合金
2.处理黑色阳极氧化
3.尺寸65 mm×65 mm
4单轴驱动,带标准测微头
5台面尺寸:65 mm×65 mm
6行程: ±8°/±10°
圆弧滑台
位移台M6安装孔位
角度位移台绕旋转点在一定角度范围内提供无阻碍、纯旋转运动。由于紧凑、可堆叠设计,一个位移台可固定在另一个的顶板上,而且它们的旋转点重叠(AS65-1050L1安装在AS65-0875L1上可使两个位移台旋转中心重合,从而实现XY方向角度调节)。
微分头可提供准确且可重复的定位,侧面有分度为1°的刻度尺。位移台侧面带手拧锁紧螺钉,到达预定位置后可锁紧固定。底部具有四个M6沉头孔,可使用M6螺钉安装到面包板、光学平台或其他位移台上。
产品型号 行程 旋转中心高
DY-0875L1 ±8° 75±0.2 mm
DY-1050L1 ±10° 50±0.2 mm
通过将两个平台与合适的半径结合起来,可以构建一个具有共同旋转中心的紧凑型欧拉架角位移台。
它们的机械接口适合SLS-52模块化系统。因此,允许通过线性位移台,旋转台和角位移台的直接组合来创建多轴系统。角位移台可以通过我们的任何控制单元进行操作,也可以与集成的定位传感器一起使用。此外,SGO系列可用于不同的环境条件,例如高真空和超高真空环境。
个角位移台:SGO-60.5,SGO-77.5和SGO-93.5。前两个可以直接安装在彼此的顶部,以形成欧拉架角位移台。由于半径大,后一个是用于复杂子系统或较大部件的理想倾斜平台。在上面描绘的渲染图中,绿色球形表示给定角位移台或系统的旋转中心。
可以对SGO系列角位移台进行修改以适合特定要求,并且可以对其进行定制以集成到现有装置中。我们已经设计了许多定制解决方案,其中包括角位移台。请随时与我们联系,为您的应用找到理想配置。我们期待与您讨论您的个人要求。
角度位移台应用实例
具有六个自由度的模块化定位系统,包括三个旋转自由度
角位移台与SmarAct的模块化系统完全兼容。这样就保证了将角位移台与线性位移台和旋转台组合在一起以实现复杂定位系统的可能性。

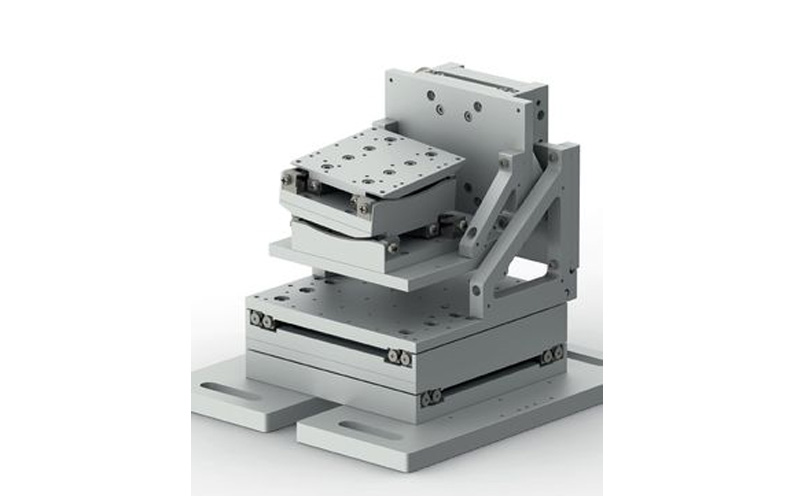

在右图所示的示例中,两个SLS-5252线性位移台形成一个XY平台,并由CHS-5237垂直平台作为Z轴进行补充。XYZ系统的顶部安装了两个角位移台SGO-60.5和SGO-77.5,以及一个SR-5014旋转台。由于匹配的外部尺寸和安装孔样式,三个旋转台具有相同的旋转中心(由绿色球体表示)。
该定位系统适合作为衍射实验的样品台,因为旋转中心可以精确地定位在31 x 31 x 10mm³的体积内。

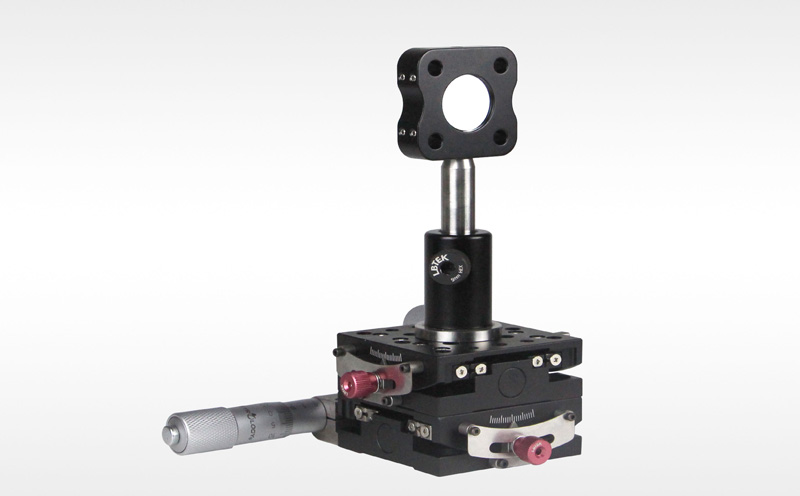

角度位移台是光学平台的一种仪器设备之一。主要是用来定位,封装耦合的光学仪器,它可以通过不同方向的移动来实现定位,精度调整的功能。根据微分头的粗细精度来判断位置移动的间距和行程。
角度位移台又名角度位移台,学术名<α轴摆动平台>,是用来在小角度范围内*旋转物体的装置,它绕着空间中的一个固定点进行旋转。
角度位移台与线性位移台相似,但它不是提供线性移动,而是绕着位移台安装面上方的一个固定点旋转。
角度调节台特性:
·为了提高锁紧钮时的稳定性,采用了圆盘紧定机构。
·采用导轨一体型的结构,具有摆动中心误差仅为φ0.007mm的精度。
·在安装至αβ轴平台或各种仪器设备时,使用定位销(附属件)定位*为适合。
